申甌HJK-120S型/F型集團電話系統(tǒng)安裝接線圖
來源: cscyh.cn   發(fā)布時間: 2011-11-15 09:41   13537 次瀏覽   大小:  16px  14px  12px
申甌HJK-120(120E型,120S型,120M型,120G型,120F型,120F2型,120F3型等采用RJ45網絡接口輸出,網線白蘭接第1對,2白桔接第2對,3白棕接第3對,4白灰接第4對,HJK-120集團電話接法詳見如示意圖。(注意: HJK-120E/M/F型等電話交換機接法順序相反,即A4B4為第1對,A3B3為第2對,A2B2為第2對,A1B1為第1對)






  HJK-120機型安裝接線說明:每個RJ45插座可以接入4門分機線;一塊用戶板有兩個RJ 45插座共8門分機線;

       用戶中繼板(標有TRK)端口;從“右”往“左”數第1,48門以上2TRK

       用戶分機板(標有EXT)端口

       排序是在“交換機背面”數,標有EXT從“右”往“左”數第一塊是上面為第1號用戶分機端口(總機在此板的第一對線為8000總機),下面為第2號用戶分機端口。從“右”往“左”數第二塊是第2號用戶分機板,上面為第3號用戶分機端口,下面為第4號用戶分機端口,依次類推。。。。。

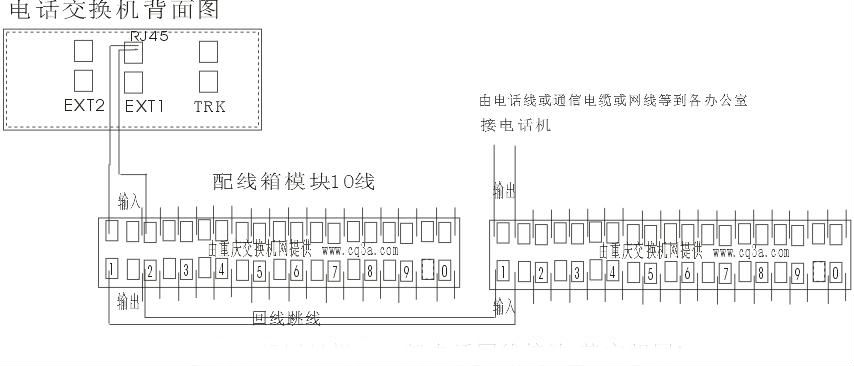

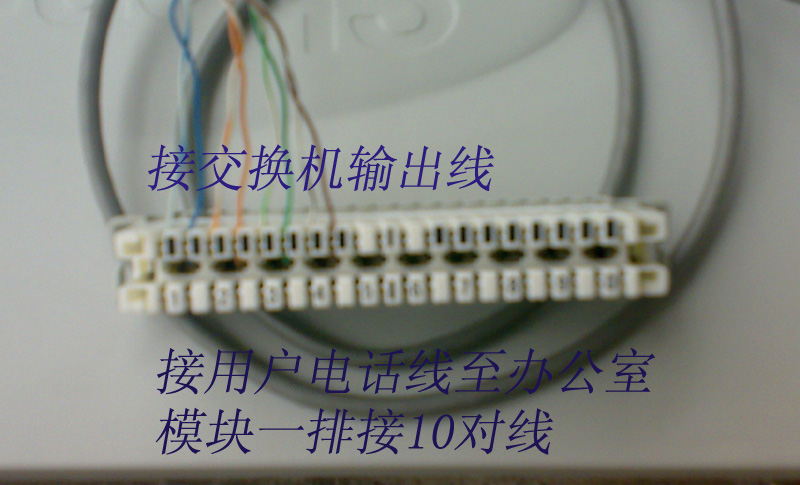

        配線模塊接法

深圳申甌提供一路接法,其他相同

HJK-120安裝時:所有分機提機撥125 自報分機號碼 ,129撥分機端口物理號碼!
